8K系列智能數字/光柱顯示控制儀

產品名稱：8K系列智能數字/光柱顯示控制儀
產品編號：134831-130
產品型號：8K
更新時間：2010.11.16

更多產品圖片：

產品詳細介紹：
8K系列智能數字/光柱顯示控制儀 本系列產品采用表面封裝模塊化工藝，輸出回路均采用光電隔離，獨立供電，提高了抗干擾能力。采用***新無跳線技術，使輸入端口具備wn****信號輸入功能，只需通過改變內部參數，即可實現多種輸入信號（各種熱電偶、熱電阻、遠傳壓力、mV、標準電壓/標準電流信號）之間的輕松切換，提高了儀表的通用性和可靠性。
 產品外形



外形：48×48×115mm
開孔尺寸：45×45mm
外形：96×48×115mm
開孔尺寸：92×45mm
外形：48×96×115mm
開孔尺寸：45×92mm
外形：72×72×115mm
開孔尺寸：68×68mm






外形：96×96×115mm
開孔尺寸：92×92mm
外形：160×80×115mm
開孔尺寸：152×76mm
外形：80×160×115mm
開孔尺寸：76×152mm
外形：80×160×115mm
開孔尺寸：76×152mm

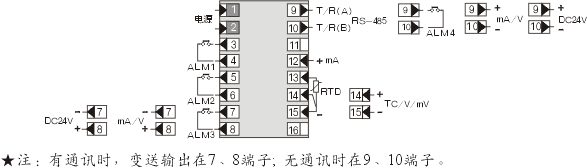

 產品接線圖
 48×48儀表接線圖
 72×72儀表接線圖
 96×96儀表接線圖
 160×80、80×160儀表接線圖
 96×48、48×96、96×96、160×80、80×160儀表接線圖
 96×48、48×96、96×96、160×80、80×160儀表接線圖
型譜表
型  號
   說   明
WP-8K
-□
□
-T□□
E□
□
□
□□
-□

外形尺寸
1
                160X80mm(橫式)
2
                80X160mm（豎式）
4
                48X48mm（方式）（注1）
5
                96X48mm（橫式）
6
                48X96mm（豎式）
7
                72X72mm（方式）（注2）
8
                96X96mm（方式）
顯示特征

1
              單屏顯示
2
              雙屏顯示(下屏顯示輸入/報警設定值)
3
              單屏單光柱(外形尺寸代碼為1、2、9才有)
輸入類型

□□
            參見“輸入類型表”
通訊方式

0
          無通訊接口
2
          RS-232C通訊接口
8
          RS-485通訊接口
控制/報警
輸出

0
        顯示（無控制/報警輸出）
1
        一個繼電器+SSR（AL2）DC9V
2
        兩個繼電器
4
        四個繼電器
5
        一個繼電器+SCR（AL2），可觸發600V/100A可控硅
6
        一個繼電器+可控硅（AL2）負載5A
9
        特殊控制輸出
變送輸出

0
      無變送輸出
2
      4-20mA變送輸出，負載≤750Ω
3
      0-10mA變送輸出，負載≤1.5KΩ
4
      1-5V變送輸出，負載≥250KΩ
5
      0-5V變送輸出，負載≥250KΩ
6
      2路4-20mA變送輸出（注3）
7
      2路1-5V變送輸出（注3）
8
      1路4-20mA，1路1-5V變送輸出(注3）
9
      2路特殊變送輸出（注3）
饋電輸出

0
    無饋電輸出（可省略）
P
    DC24V帶一個饋電輸出，負載≤30mA
2P
    DC24V帶兩個饋電輸出,每路負載≤30mA
供電方式

 AC220線性電源（可省略）
T
  AC90-265V開關電源供電
W
  DC24V供電
★注1:外形尺寸48×48儀表, 只能選擇報警1+報警2/變送/485通訊/饋電功能, 不能多于2個以上; 例: 選擇上限報警+下限報警、報警＋通訊、報警+變送等；變送和饋電不能同時選擇；無雙屏顯示；無（22~26）V交直流電源供電。
★注2:外形尺寸72×72儀表, 選擇報警+變送+485通訊+饋電功能,不能多于3個以上；變送和饋電不能同時選擇。
★注3:兩路變送輸出，只能有一個報警輸出，無饋電輸出；無(22~26）V交直流電源供電。
●型號舉例： 某工程需控制溫度儀表功能為:單屏顯示、與上位機通訊方式為RS-485、將現場溫
度轉換成標準的DC(4～20)mA信號輸出、另帶2個繼電器控制輸出、傳感器為K型熱電偶、外形尺寸為96×96。
選擇型號為：WP-8K-91-T03E8220-T
