WP6100-EX系列開關量輸入隔離式安全柵
產品名稱：WP6100-EX系列開關量輸入隔離式安全柵
產品編號：153813-727
產品型號：WP6100-EX
更新時間：2010.11.16
更多產品******：
|
 |
產品詳細介紹： |
| WP6100-EX系列開關量輸入隔離式安全柵,接收來自危險區的開關或接近開關輸入，通過安全柵隔離后傳輸?shù)桨踩珔^(qū)輸出，通道輸入和輸出可置為反相控制，有接近開關斷線檢測功能。 |
| 產品外形 |
|
|
|
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝 |
| 產品特點 |
防爆標志：[Exia]ⅡC
電 源： 24V DC±2V
功 耗： 約1.2W（24V供電,輸出繼電器閉合）
危險區信號輸入：開關、接近開關
供電電壓：8V（開關電壓）
短路電流：≈8mA
繼電器輸出和安全區晶體管輸出特性：
工作頻率:≤1KHz, 外部供電:≤40V DC
電流輸出:≤40mA, 有短路保護
***大漏電流:≤10μA 響應時間：≤20ms
驅動能力：
繼電器：250V AC/2A(阻性負載)
晶體管：30V DC/50mA(阻性負載)
輸入和輸出同相控制設置：
·K1、K2分別置為OFF側，現場開關閉合或輸入回路電流＞
2.1mA,輸出繼電器閉合,
通道******指示燈亮。
·現場開關開路或輸入回路電流＜1.2mA,輸出繼電器開路，通道******指示燈滅。
輸入和輸出反相控制設置：
K1、K2分別置為ON側、通道輸入與輸出反相斷線檢測功能設置（接近開關輸入）;
K3置為ON，斷線檢測功能無效;
K3置為OFF，斷線檢測功能有效；當輸入回路電流為0mA時（接近開關故障或斷線）斷線報警 ，通道紅色指示燈亮，輸出繼電器開路(或輸出晶體管不導通)。
當以開關為輸入信號，需要使用斷線檢測功能時，須在開關兩端并聯10KΩ電阻（ 如圖開關(Ⅰ）:）
|
狀態 |
K1 |
K2 |
K3 |
|
ON |
常閉輸出 |
常閉輸出 |
有故障檢測功能 |
|
OFF |
常開輸出 |
常開輸出 |
無故障檢測功能 | 注：開關輸入時，K3應置為ON。
連續工作溫度:(-10～+60)℃
******防爆電氣產品質量監督檢驗中心（CQST)認證參數（9，10端子間）：
U0：10.5V、I0：14mA，P0：37mW、UM：250V
ⅡA：C0：19.2μF、L0：1320mH
ⅡB：C0：7.2μF、L0：840mH
ⅡC：C0：2.4μF、L0：165mH
連接的現場設備及所處區域：
符合DIN19234的NAMUR接近開關，開關等現場設備（包括：本安型的壓力開關、溫度開關、液位開關等）
0區、1區、2區、ⅡA、ⅡB、ⅡC，T4～T6危險區 |

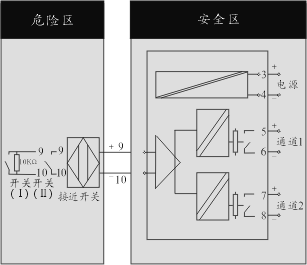

| 功能示意圖 |
|
|
| 儀表接線圖 |
|
|
| 儀表選型 |
| 型號 |
輸入信號 |
輸出信號 |
通道號 |
| WP6111-EX |
開關/接近開關 |
繼電器觸點 |
一進二出 |
| WP6113-EX |
開關/接近開關 |
晶體管輸出 |
一進二出 |
注:WP6111-EX、WP6113-EX當以開關為輸入信號,需要斷線檢測功能時,須在開關兩端并聯10KΩ電阻(如圖開關)
訂貨指南:
用戶需要現場為開關輸入,要求兩路開關輸出安全柵。
訂貨型號：WP6111-EX | |
